產品介紹：

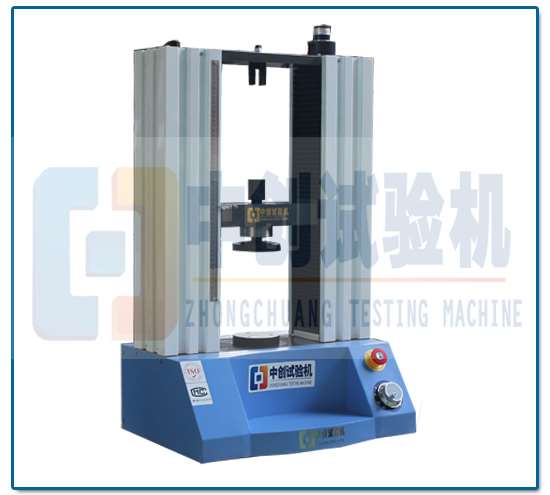

雙立柱微機彈簧拉壓試驗機依據國家彈簧拉壓試驗機標準規定的技術要求制成，專業設計的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。能對拉簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、復合彈簧、氣彈簧、模具彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。

計算機系統通過控制器，經調速系統控制精密電機轉動，經減速系統減速后通過精密絲杠副帶動壓盤上升、下降，完成試樣的壓縮等力學性能試驗。該機采用調速精度高、性能穩定的全數字調速系統及精密電機作為驅動系統，ZCTEST控制軟件作為控制系統核心，以Windows為操作界面的控制與數據處理軟件，實現試驗力、試驗力峰值、橫梁位移、試驗變形及試驗曲線的屏幕顯示，所有試驗操作均可以通過鼠標在計算機上自動完成。

結構特點：

1、主機采用門式雙絲杠四立柱加固結構，并選用品牌優質滾珠絲杠，保證了整機剛度，優于同行業內用拉力試驗機改裝機型。

2、傳動系統：由減速器、精密絲杠副及導向部分等組成。

3、驅動系統：由伺服調速器及電機實現系統驅動。

4、測量控制系統：試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機顯示、控制及數據處理等功能。

5、安全保護裝置：試樣斷裂停機、過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。

技術參數：

規格 10N 20N 30N 50N 100N 200N 300N 500N

結構 龍門式

工作方式 滾珠絲杠傳動，精密電機加載

量程 0-100%

試驗力分辨力 0.001/50N 0.01/50N

零點相對誤差 ±0.1%

試驗力示值相對誤差 ±1.0%

試驗力示值重復性相對誤差 1.0%

位移分辨率 0.01mm

位移示值誤差（微米） ≤±（50+0.15l）

拉伸空間 300mm

壓縮空間 300mm

壓盤直徑 120mm

上下壓盤平行度 ≤0.05mm

速度范圍 0.01-500mm/min

試驗機尺寸 560*300*1100mm

試驗機重量(凈重) 140kg

供電電源 AC 220V±10% 50Hz

保護功能 程序、機械雙重保護

噪音 50dB（A）

試驗機級別 1級

功能特點:

⑴ 實時負荷、負荷峰值、實時變形、剩余高度根據需要隨時清零；

⑵ 可測定彈簧的自由高度，降低了人為測量帶來的誤差；

⑶ 可實現高速并盤，提高了試驗的效率和準確度，免除了試驗前需要手動測量位移然后輸入控制程序的麻煩；提高試驗效率；

⑷ 可實現不同力單位任意切換N、kgf、lbf。注：1N=0.102kgf=0.225lbf
⑸ 試驗數據可由用戶自行添加，可設置多點進行測試，采用模板化新建試驗記錄，便于根據不同種類的彈簧，建立不同的試驗方案；
⑹ 設置完畢自動完成整個試驗過程，根據預設值，可對試樣結果的偏差做 出判斷——以高、合格、低進行指示；

⑺ 可以同時進行進程和回程測試；

⑻ 可以自動計算分段剛度、平均剛度；

⑼ 可以顯示并存儲5種波形，分別為實時負荷-實時變形、實時負荷-剩余高度、實時負荷-試驗時間、實時變形-試驗時間、剩余高度-試驗時間；

⑽ 對傳感器的變形和機械變形進行變形補償，從而消除對位移精度的影響；

⑾ 具有過載保護功能，當超過傳感器滿量程時自動停機，避免造成設備損壞。
