產品介紹：

電液伺服彈簧疲勞試驗機用于緩沖彈簧、離合器彈簧、減震彈簧、車鉤彈簧、坐墊彈簧等大型彈簧以及彈性元件的耐久性、載荷疲勞、往復疲勞、伸縮疲勞、破壞壽命等力學性能檢測。

結構組成：

一臺主機(上置10kN伺服直線作動器)、一套恒壓伺服泵站（流量30L/min、系統壓力21MPa）、全數字單通道伺服控制器以及計算機打印機、相關試驗軟件、其它必要的附件等組成。

工作原理圖和控制框圖參看附圖1、2。

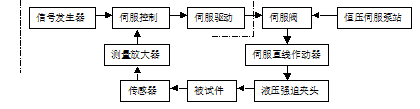

圖1系統工作原理圖

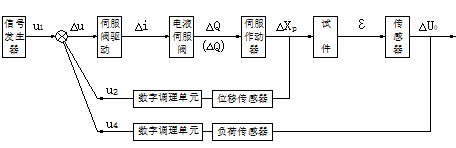

圖2 系統控制框圖

主機特點：

1、電液伺服彈簧疲勞試驗機主機具有結構緊湊、橫梁升降自如、機架剛度高、試件夾持可靠、對中性好、裝夾方便等特點，并可配備各種夾具和環境試驗裝置以擴展試驗功能；

2、主機為雙立柱框架式結構，雙立柱外表面采用電鍍硬鉻處理，進一步提高外形的美觀程度，同時提高防腐蝕能力；

3、橫梁可升降用于調整試驗空間，橫梁調整采用液壓升降、液壓夾緊、彈性松開式結構，保證試驗的穩固可靠，同時保證在非試驗狀態時橫梁保持鎖止不動；

4、橫梁運動（升降、鎖緊）由橫梁驅動模塊控制兩只夾緊油缸和兩只升降油缸協調工作完成，零泄露，可保證試驗的可靠性；

5、負荷傳感器安裝在橫梁下端面，用于測量試驗負荷。

6、主機工作臺前方設計試樣裝夾、橫梁運動和急停操作按鈕，便于試驗員方便操作。

技術參數：

1、比較大靜態試驗力： ±5kN，靜態示值精度：按1、10衰減倍數進行分檔標定，示值精度每檔20%起±1%；

2、比較大動態試驗力： ±5kN；動態波動度：不大于±1%FS。

3、作動器比較大振幅： ±15mm，示值精度±0.5%FS。

4、頻率范圍： 0.01—30Hz。

5、控制方式： 負荷、位移、變形控制方式，主要試驗波形：由控制器支持（包括正弦波、方波、三角波、斜波以及外部輸入波形）；

6、恒壓伺服泵站規格： 流量30L/min，21Mpa，電機功率11kW；

7、幅頻特性： 30Hz，振幅±4mm。
