產品介紹：

臥式螺旋彈簧高頻疲勞測試機（雙工位）主要用于對各種螺旋彈簧，也可制作特種夾具，以適應特殊試樣的疲勞試驗。整機具有結構合理、簡單可靠，試驗空間調整、試驗行程調整準確、方便；試件裝夾方便、可靠；整機運行平穩，易于保養、維護等特點。并且可以根據彈簧的技術要求，調整彈簧的振幅和頻率。

優勢特點：

整機采用臥式設計，工作重心大大的降低。擁有大面積底座，將沖擊力及噪音得到有效的緩沖。使得整機具有高度高、穩定性好的特點。整機參考成熟的立式機械疲勞經驗，結合臥式機床的優勢，使得結構緊湊、布局合理。試驗空間、試驗行程可進行調整；試件裝夾方便、可靠；整機運行平穩，易于保養、維護等特點。

結構特點：

1、臥式雙工位結構：具有結構簡單，整機使用壽命長，裝卸試樣方便等特點。

2、懸浮減震具有減震效果好，整機工作穩定，工作噪音極低，啟動時能有效地保護機械機構，工作壽命高，提高整機使用壽命長等優點。

3、機油泵強制潤滑機構：具有在高頻工作狀態下，為機械機構進行強制潤滑及降溫，有效的降低了機械噪音及摩擦系數，有效地提高機械機構摩擦壽命及疲勞壽命。

4、高精度直線導軌導向機構：采用進口高精度直線導軌，具有導向精度高，摩擦系數及噪音低，線速度高，使用壽命高等優點。

5、高精度雙連桿可調曲軸連桿機構：該機構采用優質軍工用鋼，經過精細加工而成。手動調整振幅，專用量具標定振幅，振幅精度可達≤0.03mm，調整振幅簡單、精確。曲軸鎖緊為專利技術，鎖緊簡單，牢固可靠，只需輕輕一轉即可，具有超高使用壽命。

6、交流伺服電機驅動機構：采用交流伺服電機驅動，具有啟動扭矩大，試驗頻率調整幅度大，試驗頻率穩定及精確等特點。

7、高精度磁懸浮位移傳感器及高精度拉壓傳感器：試驗振幅采用高精度磁懸浮位移傳感器取樣采集信號，具有位移精度、線速度高（比較大工作速度：10m/s）等特點。高精度拉壓傳感器用于彈簧力學性能標定，任意一彈簧斷裂自動停機功能。

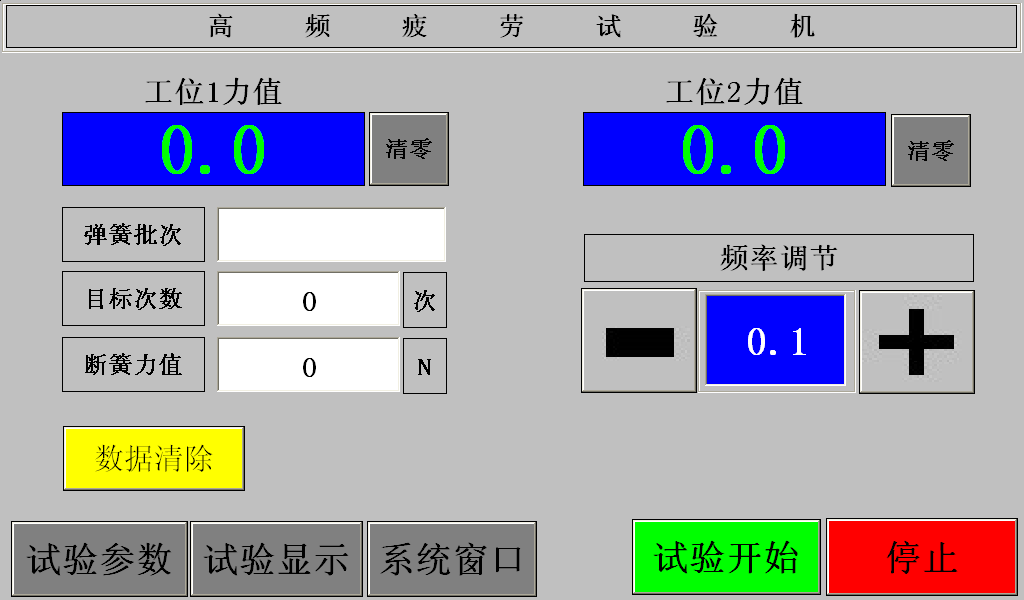

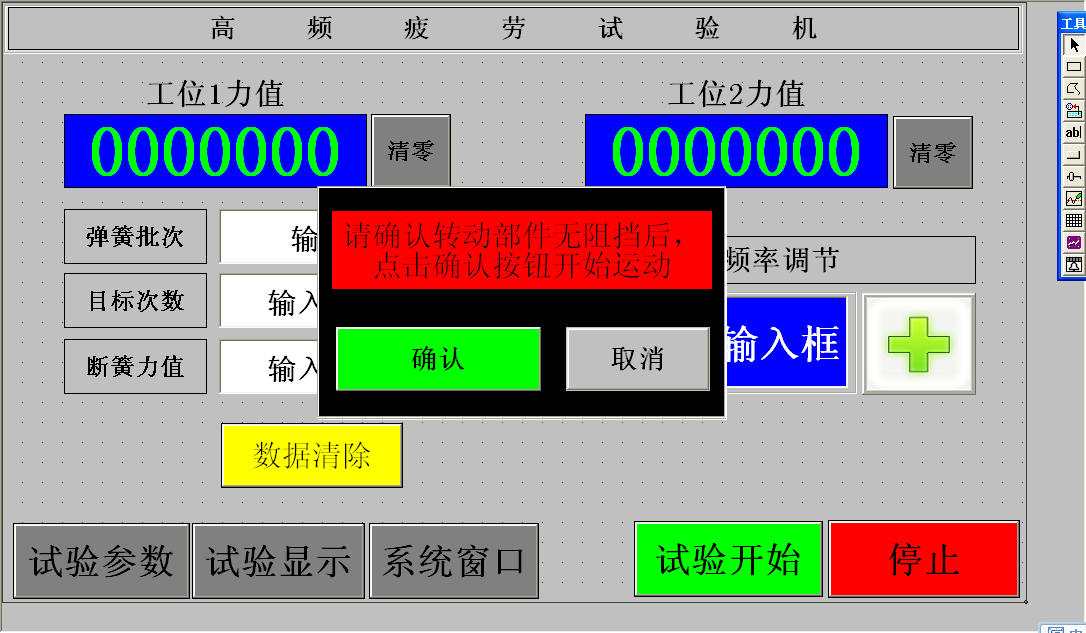

8、試驗參數界面

兩個工位力值顯示：實時的顯示各工位當前力值。

彈簧批次：填寫彈簧信息，同時也是彈簧力值數據導出時的文件名。

目標次數設定：彈簧要進行多少次的疲勞試驗。

斷簧力值設定：規定出判定斷簧的力值。

運行頻率調節設定：通過電機“+”“-”按鈕實現彈簧疲勞頻率的調節，也可以通過點擊頻率顯示框直接進行輸入。

清除試驗數據按鍵：清除當前的實驗數據，包括當前的次數，實驗頻率等信息。

上簧操作具有“0度按鈕”或“180度按鈕”或“復位按鈕”，可以自動復位，便于裝夾。

技術參數：

雙工位、每工位比較大測試力： 5000N

試驗頻率： 0～50Hz可調

試驗振幅： 0～30mm；行程60mm；可調

振幅調整精度： ≤0.05mm

試件比較大外徑：160mm

試件比較大長度：260mm

自動停機：預設疲勞次數停機。
