適用范圍：

    本標準規定了室溫下金屬薄板(帶)試樣(沒有引人應力集中)軸向力控制疲勞試驗的術語和定義、試樣、試驗條件、試驗程序、結果表示和試驗報告。

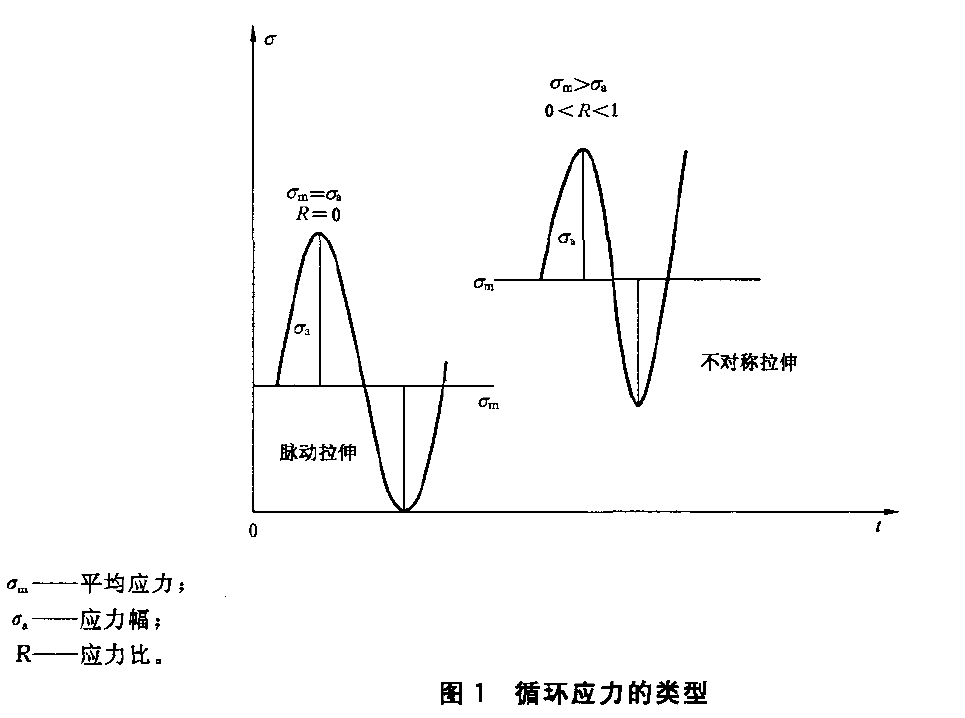

本標準適用于厚度為0.3 mm-}3 rnm的金屬薄板(帶)試樣(不包括缺口試樣)承受所示任一類型、恒負荷軸向循環應力幅的疲勞試驗;試樣矩形橫截面的比較小截面積小于30 mm

引用文件：

    GB/T 3075金屬材料疲勞試驗軸向力控制方法(GB/T 3075-2008,IS0 1099:2006,MOD)

    GB/T 3505產品幾何技術規范表面結構輪廓法表面結構術語定義及參數(GB/T 3505-2000,eqv ISO 42$7:1997,Geometrical Product Specification (GPS)-Surface texture: Profile method-terms,definitions and surface texture parameters.)

    GB/T 1fi825. 1靜力單軸試驗機的檢驗第工部分:拉力和(或)壓力試驗機測力系統的檢驗與校

準(GB/T 16825.1-2008,IS0 7500-2:2004,IDT)

    GB/T 25917軸向加荷疲勞試驗機動態力校準

常用術語：

試樣厚度thickness of test piece矩形橫截面試樣的厚度。

試樣夾持寬度gripping part width矩形橫截面試樣夾持部分的寬度.

試樣寬度width of test piece矩形截面試樣比較大應力處寬度.

試樣形狀和尺寸

1.1試樣的形狀和尺寸取決于試驗目的及被測材料的形狀。其夾持部分應與試樣軸線或縮小的試驗截面軸線保持同軸或對稱。

1. 2疲勞試驗所用的同一批試樣應具有相同的形狀、尺寸和表面狀態。

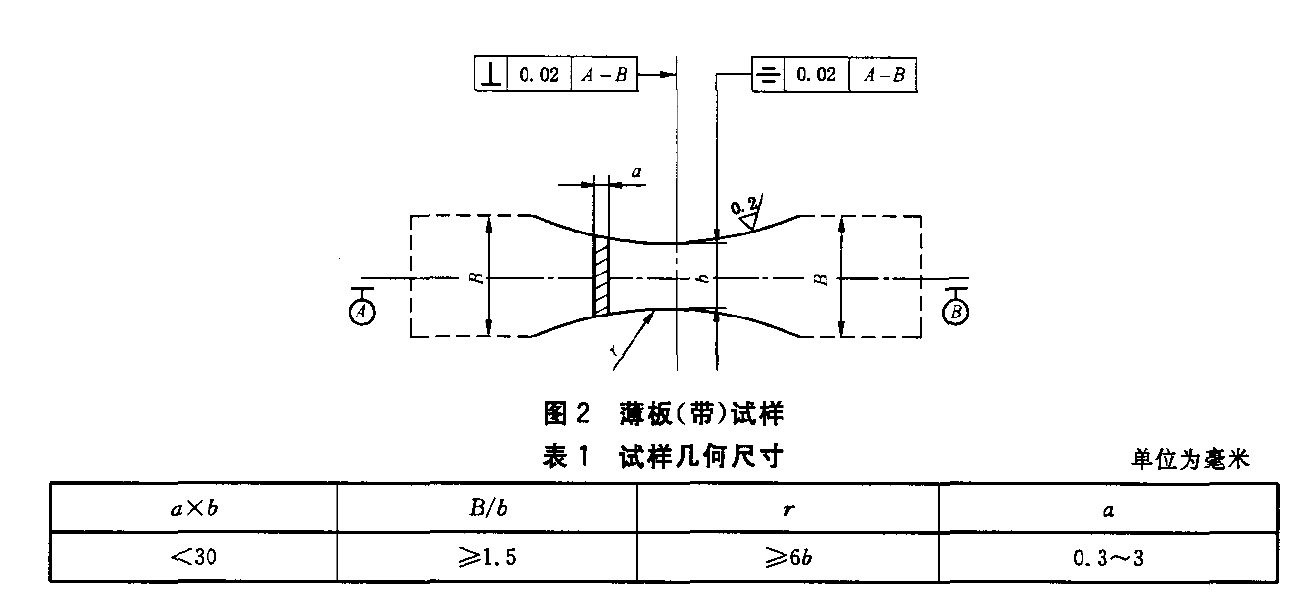

1. 3金屬薄板(帶)疲勞試驗推薦的圓弧型試樣的幾何尺寸如表1、圖2所示.

1. 4矩形橫截面試樣比較小截面尺寸的測量誤差不大于±0.5%

1. 5試樣夾持部分的橫截面積與試樣比較大應力截面面積之比依夾持方法而定，但不應小于1. 5

2試樣加工

2. 1試樣所采用的加工工藝應盡量使試樣表面產生的殘余應力和加工硬化減至比較小;在加工過程中應防止過熱或其他因素的影響而改變材料的疲勞性能，力求試樣表面質量均勻一致。

2. 2試樣精加工后，應仔細清洗、妥善保存，以防止試樣變形、表面損傷和腐蝕。

2.3試樣工作部分與圓弧討渡部分的詐德應光滑.不得有凹陷。
