適用范圍：

    本標準規定了砌墻磚術語和定義、尺寸、外觀質量、抗折強度、抗壓強度、凍融、體積密度、石灰爆裂、泛霜、吸水率和飽和系數、孔洞率及孔洞結構、干燥收縮、碳化、軟化的試驗方法。

    本標準適用于砌墻磚。

規范性引用文件：

    下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其比較新版本(包括所有的修改單)適用于本文件。

    GB/T 18968墻體材料術語

    GB/T 25044砌墻磚抗壓強度試樣制備設備通用要求

    GB/T 25183砌墻磚抗壓強度試驗用凈槳材料

常用術語：

磚：建筑用的人造小型塊材。外型多為直角六面體，也有各種異形的。其長度不超過365 mm，寬度不超過210 mm, 高度度不超過115 mm

普通磚   標準磚   九五磚    尺寸為210 mmX115 mmX53 mm的磚。

八五磚     尺寸為216 mmX105 mmX13 mm的磚。

異形磚   形狀不是直角六面體的磚。常以形狀命名，如刀日磚、斧形磚、扇形磚等。

配磚   砌筑時與主規格磚配合使用的磚。如半磚、七分頭等。

實心磚  無孔洞或孔洞率小于25%的磚。

微孔磚   通過摻入成孔材料(如聚苯乙烯微珠、鋸末等)經焙燒，在磚內形成微孔的磚。

多孔磚   孔的尺寸小而數量多的磚。

空心磚   孔的尺寸大而數量少的磚。

燒結磚    經成型、干燥、焙燒而制成的磚，常結合主要原材料命名，如燒結薪土磚、燒結粉煤灰磚、燒結頁巖磚、燒結煤研石磚等。

紅磚    在氧化氣氛中燒成的紅色的薪土質磚。

青磚    在還原氣氛中燒成的青灰色的薪土質磚。

內燃磚  主要靠磚坯本身所含的可燃物質(包括原料中的或外摻入的)焙燒而成的磚。

蒸養磚  經常壓蒸汽養護硬化而制成的磚，常結合主要原料命名。

蒸壓磚   經高壓蒸汽養護硬化而制成的磚，常結合主要原料命名。

劈離磚  劈裂磚  劈開磚   制造時兩塊背面相連的磚連接在一起，后用外力使其分離。

吸聲磚   吸音磚   能提高吸聲功能的磚。

咬合磚    磚砌筑(壘砌)成墻片過程中，無需使用砌筑砂漿，塊與塊之間主要靠樺槽結構相連的磚。

飾面砌筑磚  帶有裝飾面的砌筑用磚。

砌塊    建筑用的人造塊材，外形多為直角六面體，也有各種異形的。砌塊系列中主規格的長度、寬度或高度有一項或一項以上分別大于365mm、210 mm或115mm。但高度不大于長度或寬度的六倍，長度不超過高度的三倍。

測試方法

砌墻磚抗折強度測試機:砌墻磚抗折強度測試機的示值相對誤差不大于士1%，其下加壓板應為球鉸支座，預期比較大破壞荷載應在量程的20%^80%之間。

砌墻磚抗折夾具:砌墻磚抗折強度測試機的加荷形式為三點加荷，其上壓輥和下支輥的曲率半徑為15 mm，下支輥應有一個為鉸接固定。

鋼直尺:分度值不應大于1 mm

砌墻磚抗折強度試樣數量為10塊。

砌墻磚折強度試樣應放在溫度為(20士5)℃的水中浸泡24 h后取出，用濕布拭去其表面水分進行抗折強度試驗。

砌墻磚抗折強度試驗機操作步驟：

1、按規定測量試樣的寬度和高度尺寸各2個，分別取算術平均值，精確至1 mm

2、調整抗折夾具下支輥的跨距為磚規格長度減去40 mm。但規格長度為190 mm的磚，其跨距為160 mm

3、將試樣大面平放在下支輥上，試樣兩端面與下支輥的距離應相同，當試樣有裂縫或凹陷時，應使有裂縫或凹陷的大面朝下，以(50-150)N/s的速度均勻加荷，直至試樣斷裂，記錄比較大破壞荷載P

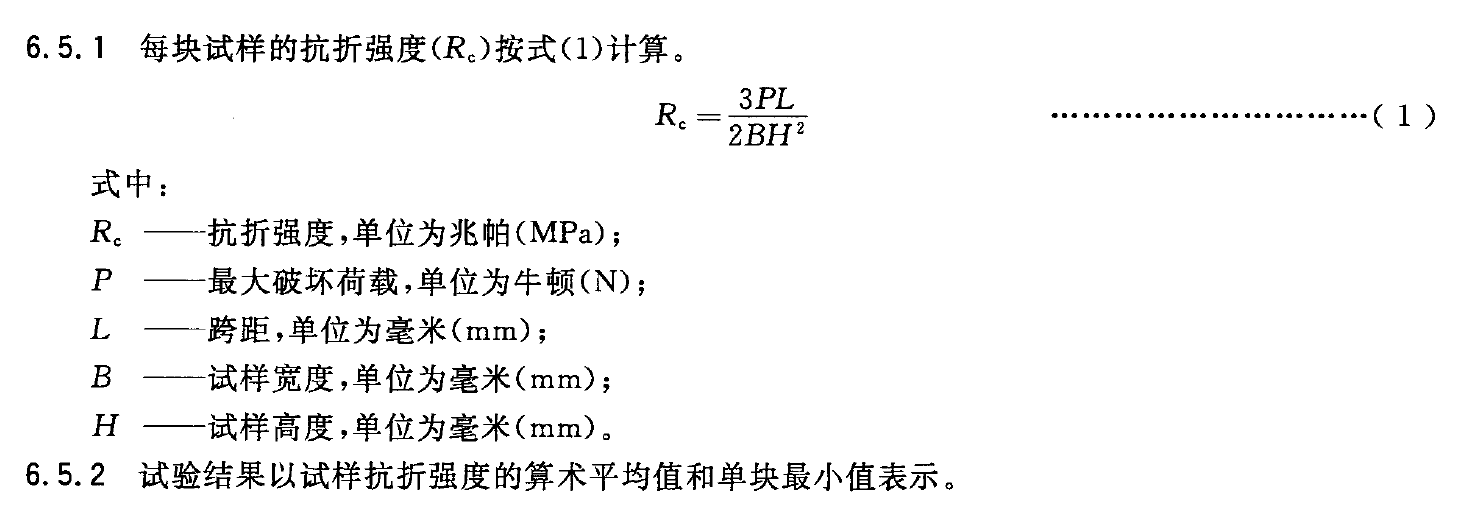

結果的計算：
