產品介紹：

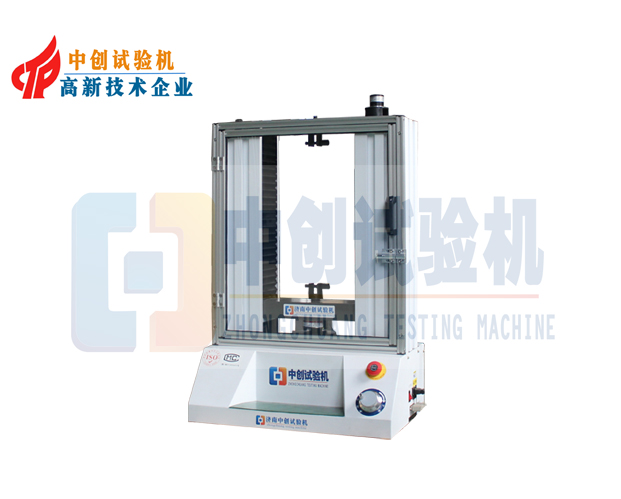

ZCTL-W系列電腦控制彈簧試驗機依據國家彈簧拉壓試驗機標準規定的技術要求制成，專業設計的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。能對拉簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、復合彈簧、氣彈簧、模具彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。試驗機主機與輔具的設計借鑒了日本島津的先進技術，，外形美觀，操作方便，性能穩定可靠。計算機系統通過控制器，經調速系統控制精密電機轉動，經減速系統減速后通過精密絲杠副帶動壓盤上升、下降，完成試樣的壓縮等力學性能試驗。

試驗機執行標準：

JB/T 7796-2005彈簧拉壓試驗機標準、

JJF 1134-2005 專用工作測量機校準規范、

GB/T 13634 試驗機檢驗用測力儀的校準。

技術參數：

1、比較大試驗力：1000N、2000N、5000N;

2、量程:0-100%;

3、試驗力比較小讀數值：0.01/0.1

4、試驗力示值重復性相對誤差:≤0.5%

5、位移分辨率：0.01mm;

6、位移測量準確度：±0.5%;

7、有效試驗空間：300mm

8、壓盤直徑：120mm

9、上下壓盤平行度誤差：≤0.05 mm

10、上下壓盤中心線同軸度誤差：≤0.5 mm

11、位移速度控制范圍： 0.01mm/min～500mm/min

12、位移速度控制精度：±0.5%;

13、試驗機級別：優于1.0級

14、變形示值誤差：≤±(50+0.15L)

15、試驗機尺寸：560*300*1100mm(依實物為準)

16、外觀：應符合GB/T2611要求

17、成套性：符合標準要求

18、保護功能：試驗機有過載保護功能

19、供電電源：AC 220V，50Hz

20、重量：120kg

功能特點：

⑴ 實時負荷、負荷峰值、實時變形、剩余高度根據需要隨時清零;

⑵ 可測定彈簧的自由高度，降低了人為測量帶來的誤差;

⑶ 可實現高速并盤，提高了試驗的效率和準確度，免除了試驗前需要手動測量位移然后輸入控制程序的麻煩;提高試驗效率;

⑷ 可實現不同力單位任意切換N、kgf、lbf。注：1N=0.102kgf=0.225lbf

⑸ 試驗數據可由用戶自行添加，可設置多點進行測試，采用模板化新建試驗記錄，便于根據不同種類的彈簧，建立不同的試驗方案;

⑹ 設置完畢自動完成整個試驗過程，根據預設值，可對試樣結果的偏差做 出判斷——以高、合格、低進行指示;

⑺ 可以同時進行進程和回程測試;

⑻ 可以自動計算分段剛度、平均剛度;

⑼ 可以顯示并存儲5種波形，分別為實時負荷-實時變形、實時負荷-剩余高度、實時負荷-試驗時間、實時變形-試驗時間、剩余高度-試驗時間;

⑽ 對傳感器的變形和機械變形進行變形補償，從而消除對位移精度的影響;

⑾ 具有過載保護功能，當超過傳感器滿量程時，系統自動停機，避免造成傳感器損壞。
