產品介紹：

機車轉向架彈簧剛度試驗機主要針對機車轉向架彈簧做軸向剛度、橫向剛度、軸向位移、拉伸、動靜剛度、軸向力、偏移方向、偏移角度等性能的測試。

功能特點：

1、轉向架彈簧試驗機具有力、位移、變形等多種控制模式：

a) 設定試驗力，檢測彈簧的變形量。

b) 設定變形量，檢測彈簧的試驗力。

c) 設定試驗力，檢測彈簧的剩余高度；

d) 設定彈簧的剩余高度，檢測彈簧的試驗力；

2、 根據不同的轉向架彈簧設計要求，輸入已知參數，中創轉向架彈簧剛度試驗機就可自動實驗，試驗完成后自動返回試驗初始位置。如果進行批量測試，會更顯示出強大的優越性，用戶只需一次性輸入試驗參數，就可實現實驗過程中除更換彈簧外的所有自動化操作，具有非常高的測試效率。

3、轉向架彈簧疲勞試驗機能完成傳感器的參數標定、零點清除、參數存儲與加載等功能；控制器具備各類試驗參數超限、超設定自動停機或報警等保護功能；

4、機車轉向架彈簧壓力試驗機將規定軸向靜力作用于彈簧上，測量出彈簧在X,Y軸的變形量及其方向，計算出測量平臺的彎曲方向、偏移量及其角度；

5、轉向架彈簧載荷試驗機將規定軸向靜力作用于彈簧上，測量平臺能夠返回其初始中心位置的力，即彎曲力；

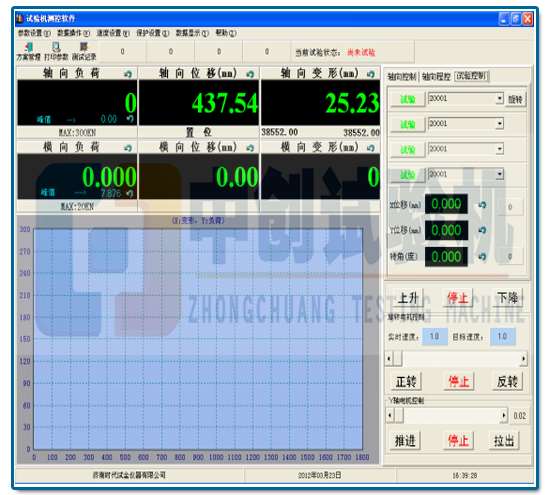

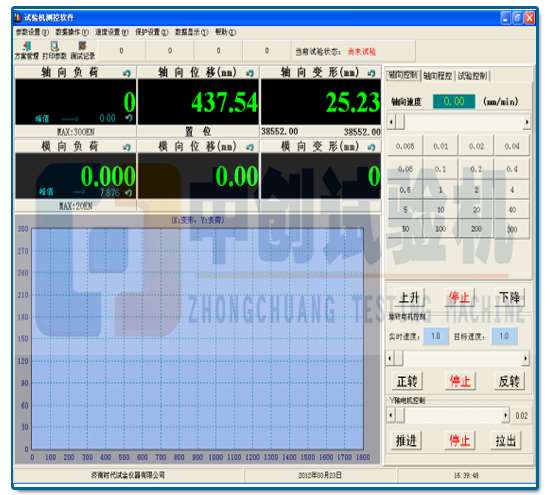

轉向架彈簧剛度試驗機軟件曲線

6、轉向架彈簧橫向剛度試驗機將同一大小的軸向靜力作用于彈簧上，對彈簧不斷施加橫向的力，測量規定橫向位移下的橫向力，計算出彈簧的軸向剛度、橫向剛度并繪制出彈簧的橫向剛度--變形曲線。

技術參數：

比較大試驗力	軸向	橫向
	300kN	50kN
試驗力有效測量范圍	1%-100%
試驗力比較小讀數值	軸向	橫向
	0.01kN	0.001kN
位移比較小分辨率	0.01mm
試驗力示值相對誤差	精確測量范圍內≤±1.0%
試驗機精度等級	1級
位移示值精度	±（50+0.15L）μm,注：L為測定的任意位置距離。單位：（mm）
試驗機有效試驗行程	軸向	橫向
	800mm	X向  ±60mm	Y向  ±60mm
軸向上、下壓盤平行度誤差	≤0.2mm
軸向上、下壓盤偏移量誤差	≤1.0mm
軸向加載速度	0.005mm/min～300 mm/min（無級調速）
橫向加載速度	0.02mm/min～200 mm/min （無級調速）
速度精度	速率＜10mm/min時，為設定值的±1%以內；速率≥10mm/min，為設定值的±0.5%以內；
軸向壓盤直徑	∮500mm
測試彈簧外徑	∮100-∮500mm
測試彈簧內徑	∮50-∮400mm
