汽車氣彈簧抗拉強度（拉力）性能的測試依據行業標準QCT207汽車用普通氣彈簧來試驗。

氣彈簧抗拉強度（拉力）性能試驗機主要適用于汽車普通氣彈簧：自鎖氣彈簧、氣彈簧支撐桿、可控氣彈簧、不銹鋼氣彈簧、氮氣氣彈簧等做抗拉強度、拉伸變形、拉伸剛度、拉力位移、拉伸負荷、承載力等性能測試。

汽車氣彈簧在做抗拉強度性能試驗時需滿足哪些要求呢？

1、氣彈簧應符合標準規定，并按照經規定程序批準的圖樣及技術文件制造。

2、氣彈簧的安裝長度公差應符合QC／T 29087的A級。

3、氣彈簧的外形應光潔、平整，沒有毛刺。

4、氣彈簧活塞桿的鍍層應均勻，不允許存在可見的裂紋、起泡、麻點、起層等缺陷。

5、除活塞桿外的其它零件鍍層應均勻：不允許存在局部無鍍層、明顯的裂紋、起泡、粗糙等缺陷。

6、氣彈簧的涂覆層應均勻，不允許存在露底、起皺、起泡、剝落等缺陷。

7、工作溫度范圍：一40℃～80℃。

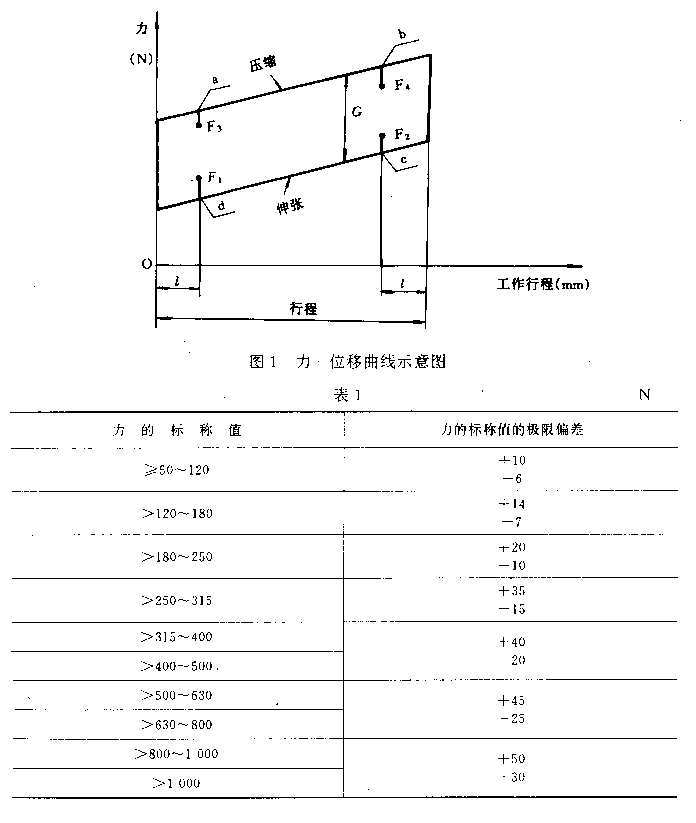

氣彈簧做抗拉強度（拉力）試驗時，力的標稱值極限偏差應滿足下表要求：

氣彈簧抗拉強度（拉力）測試方法：

將氣彈簧的兩端連接部位固定在氣彈簧性能試驗機上，施加表2規定的拉力試驗。

                                                       表2

試驗后，根據以下步驟測試：

試驗條件：溫度20±2℃，放置4h后進行測量，測試速度為500 mm／min。

試驗方法：將氣彈簧的活塞桿朝下垂直裝夾于氣彈簧性能試驗機上，進行不少于3個循環的運行，同時觀察氣彈簧活塞桿有無卡滯或明顯的振動。如無異常，則開始測量并記錄力一位移曲線，各點F力按下述方法測量：

　　按規定的L距離壓縮氣彈簧活塞桿到a點，停留3s；記錄F3力的數值。

　　壓縮氣彈簧活塞桿到b點，停留3s；記錄F4力的數值。

　　氣彈簧活塞桿伸張到c點，停留3s；記錄F2力的數值。

氣彈簧活塞桿伸張到d點，停留3s；記錄F1力的數值。
