齒條彈簧試驗機主要適用于齒條彈簧的拉力、壓力、拉伸剛度、壓縮剛度、拉伸變形、壓縮變形、拉伸位移、壓縮位移、拉伸載荷、拉伸負荷、壓縮載荷、壓縮負荷等性能測試。很多用戶對檢測報告、試驗曲線要求很高，我們就推薦客戶購買微機控制彈簧拉壓試驗機，電腦式設備不僅可以測試試驗曲線、還可以打印曲線，A4報告的形式。

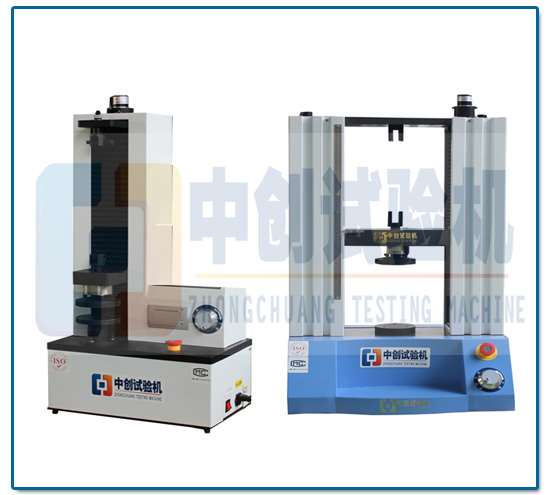

齒條彈簧一般的力值不大，我們一般推薦選擇5000N微機控制彈簧拉壓試驗機或者10kN微機控制彈簧拉壓試驗機。由于試驗空間比較小，我們選擇300mm空間就足夠了。

齒條彈簧試驗機的結構原理：

1、傳動系統：由減速器、精密絲杠副及導向部分等組成。

2、驅動系統：由交流伺服調速器極其電機實現系統驅動。

3、測量控制系統：試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機顯示、控制及數據處理等功能。

4、安全保護裝置：試樣斷裂停機、過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。

全自動齒條彈簧測試儀軟件操作方法：

負荷顯示區

1、試驗力分四檔量程。

2、【<< 】【>>】 按鈕為試驗力硬件調零按鈕。

3、【清零】為軟件清零按鈕，當試驗力小于本檔的10%內時可以用此鍵直接清零。

4、試驗力右邊小窗口顯示試驗力峰值。

5、【峰值清零】按鈕為試驗力峰值清零按鈕。

速度顯示區

1、顯示實際運行的速度。

2、右上角【循環一次】【循環二次】為循環次數的選擇按鈕，程序默認的為循環一次，即認為試樣已經預壓過，不需預壓。

位移顯示區

1、顯示上升及下降的實際位移。

2、【清零】 位移清零按鈕。

3、【位移輸入】 按照提示輸入需要的位移。

4、【零位校準】 位移的零位置的重新校準。

數據分析分界面

曲線顯示區操作

1：旋轉按鈕左邊上：點擊該旋轉按鈕的上下指示標志，坐標的比較大負荷指示+1或-1。

2：旋轉按鈕左邊下：點擊該旋轉按鈕的上下指示標志，坐標的比較大負荷指示+1或-1。

3：旋轉按鈕下邊左：點擊該旋轉按鈕的上下指示標志，坐標的比較高高度指示+1或-1。

4：旋轉按鈕下邊右：點擊該旋轉按鈕的上下指示標志，坐標的比較小高度指示+1或-1。

6：點擊打印按鈕可打印試驗報告：
